Máy kiểm tra đường dây hạ thế – Super Line Checker : thích hợp để kiểm tra hệ thống dây điện trước khi lắp đặt, sửa chữa và khi bảo trì và xảy ra lỗi.
Tính đặc trưng:
◆Phát hiện điểm rò rỉ đất
◆Phát hiện cầu dao và tuyến đường có dây điện đang hoạt động hoặc không có điện
◆Chỉ báo điện áp mạch
◆Dễ dàng phán đoán bằng âm thanh và đèn LED
◆Phát hiện chính xác hơn bằng cách sử dụng cảm biến kẹp
◆Ngăn chặn rò rỉ tín hiệu đến đường dây mà bạn không phát hiện
Super Line Checker được sử dụng:

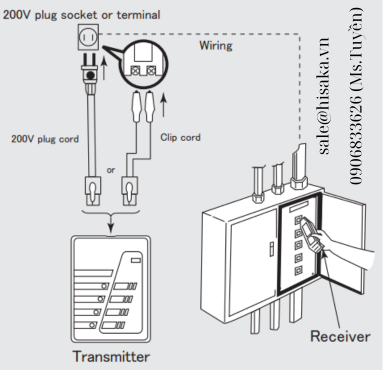

- Phát hiện máy cắt có điện:

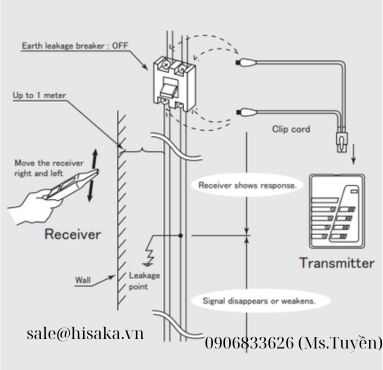

- Phát hiện điểm rò rỉ đất (Không có điện)

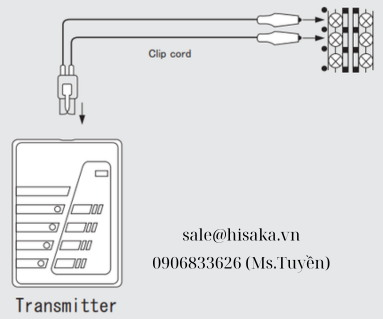

- Kiểm tra điện áp mạch

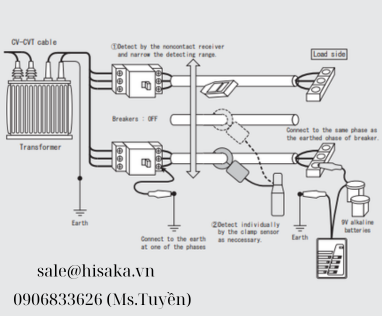

- Phát hiện cáp mất điện

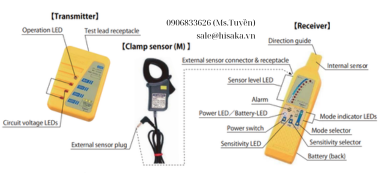

Series TLC-C có các type và thông số kỹ thuật:
Type : TLC-C-R (Receiver)
Lý thuyết phát hiện: Phát hiện từ trường được tạo ra bởi dòng tín hiệu
Tần số phát hiện: 5kHz
Cảm biến tích hợp: 2 cuộn dây cảm biến (cuộn dây để phát hiện dây và phát hiện cầu dao)
Cảm biến bên ngoài: Cảm biến kẹp (loại kết nối phích cắm)
Tiêu chí đánh giá: 10 đèn LED (màu đỏ) nhấp nháy (chỉ báo mức thu) và âm thanh báo động
Lựa chọn độ nhạy: Lựa chọn 5 chế độ (Kẹp, Dây, Cầu dao, Tuyến đường và Rò rỉ điện) và lựa chọn độ nhạy Thấp/Cao (chung cho từng chế độ)
Điều kiện phát hiện rò rỉ đất: Điện trở tiếp đất = 2kΩ trở xuống Điện dung đất = 0,01μF trở xuống
Nguồn điện: Pin 9V (mangan hoặc kiềm)
Tuổi thọ pin: Khoảng 8 giờ (pin mangan, 20℃, thu liên tục)
Hiển thị tuổi thọ pin: Đèn LED pin (màu xanh) (Pin còn lại: sáng = 40% trở lên, nhấp nháy = 40% trở xuống, tắt = 0%)
Tự động tắt nguồn: Tự động tắt nguồn sau 10 phút không hoạt động
Âm thanh báo động tự động tắt nguồn: 1,5 giây (BẬT) → 5 giây ( TẮT) → 1,5 giây ( BẬT) → 5 giây ( TẮT) → 5 giây ( BẬT) → Tắt nguồn
Cảm biến kẹp áp dụng:
Cảm biến kẹp（M）（ đường kính trong φ24）（tiêu chuẩn）
Cảm biến kẹp（Ｌ）（ đường kính trong φ40）（tùy chọn）
Kích thước: 193（C）×51（R）×33（S) mm
Trọng lượng Khoảng 135g (bao gồm cả pin)
Type : TLC-C-T (Transmitter)
Phạm vi điện áp áp dụng: AC50/60Hz và DC: 12-528V
Loại: Tiêu thụ dòng điện
Tần số tín hiệu: 5kHz
Dòng điện tín hiệu: 200mAp
Thời gian tín hiệu: 30ms
Chu kỳ tín hiệu: 500ms
Chỉ báo hoạt động: LED (màu vàng)
Chỉ báo điện áp: LED (màu đỏ) (100V/200V/400V)
Kích thước: 112 (Cao) × 82 (Rộng) × 30 (Sâu) mm
Trọng lượng: Khoảng 111ｇ
Type : TLC-C-F1 ( Clamp sensor (M))
Dải điện áp áp dụng: AC50/60Hz và DC: tối đa 528V
Dòng điện áp dụng: AC50/60Hz và DC: 100A
Đường kính bên trong của kẹp: φ24
Điểm kẹp áp dụng: Lớp phủ cách điện của dây dẫn cách điện LV (Không bao giờ kẹp các dây dẫn trần.)
Chiều dài của cáp tín hiệu: Khoảng 90cm
Kích thước: 100 (D) × 60 (R) × 26 (S) mm
Trọng lượng: Khoảng 81g
