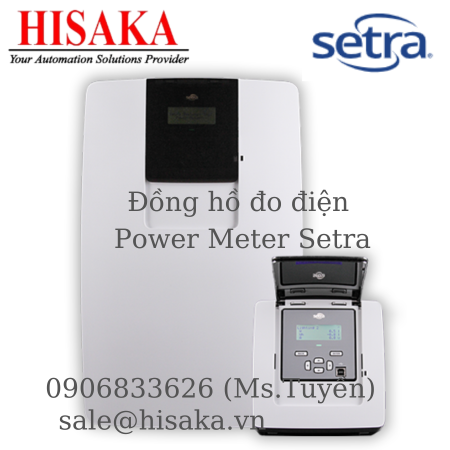

Đồng hồ đo điện của Setra là đồng hồ đo điện cấp doanh thu được nối mạng được xây dựng trên nền tảng linh hoạt và mạnh mẽ được thiết kế để đáp ứng nhu cầu cao cho bất kỳ ứng dụng đo lường nào.
Có sẵn ở các cấu hình tải 3, 12 hoặc 48, vỏ đồng hồ và giao diện cổng web trực quan giúp giảm đáng kể thời gian lắp đặt và chi phí cho mỗi điểm đo.
Đồng hồ đo tải Power Meter 12 & 48 đồng hồ đo tải có đầu vào điện áp kép theo tiêu chuẩn và tất cả các phiên bản đều có thể định cấu hình tại hiện trường để sử dụng máy biến dòng tiêu chuẩn hoặc kiểu Rogowski, cho phép đo an toàn và chính xác cả dịch vụ ampe thấp và cao.
THông số kỹ thuật:
Loại dịch vụ: Một pha, chia pha, ba pha bốn dây (WYE), ba pha ba dây (Delta)
Nguồn điện: Tự cấp nguồn từ Vin1 L1 và L2, 80-600 VAC RMS CAT III 50/60 Hz, 5W max
Bảo vệ AC: Cầu chì 0,5A công suất ngắt 200 kA
Điện áp đầu vào: 80-347 VAC đường dây đến trung tính, 80-600 VAC đường dây đến đường dây, CAT III
Đồng hồ đo điện 12 & 48 có hai bộ điện áp đầu vào
Đầu vào hiện tại: 3, 12 hoặc 48 đầu vào CT
CT lõi rời/lõi rắn: Có thể định cấu hình lên tới 2 volt
Cuộn dây Rogowski: Tuần tra Flex
Đầu vào hiện tại tối đa:
150% xếp hạng CT (mV CT) để duy trì độ chính xác.
Đo tới 6.000 A với cuộn dây Patrol Flex Rogowski
Loại đo: True RMS lên tới sóng hài thứ 50 60Hz
Một đến ba pha: Hệ thống AC
Tần số đường truyền: đo 50/60 Hz lấy L1-N.
Lấy mẫu dạng sóng: 12 kS/s
Tốc độ cập nhật tham số: 1 giây
Đo: Vôn, Ampe, kW, kVAR, kVA, aPF, dPF, kW nhu cầu cao điểm,
Nhập (Đã nhận) kWh, Xuất (Đã giao) kWh, kWh ròng,
Nhập (Đã nhận) kVAh, Xuất (Đã giao) kVAh, Net kVAh,
Nhập (Đã nhận) kVARh, Xuất (Đã giao) kVARh, Net
kVARh, THD, góc pha, tần số.
Tất cả các thông số cho từng pha và tổng tải phần tử
Độ chính xác: 0,2% ANSI C12.20-2015 Loại 0,2
Sao lưu đồng hồ thời gian thực: 5 năm (bằng pin đồng xu có thể thay thế của người dùng)
Màn hình: LCD có đèn nền 4 dòng 20 ký tự
Một đèn LED trạng thái xanh/đỏ
Đầu ra phát lại cảnh báo: Rơle SPDT có thể định cấu hình của người dùng (30VDC/VAC, 2Arms)
Đầu vào/đầu ra xung:
Tối đa hai đầu vào 30Vdc bị cô lập Một đầu ra bị cô lập với
cực thu hở tối đa 30Vdc
Tốc độ xung tối đa 20 Hz Độ rộng xung tối thiểu 20 ms.
