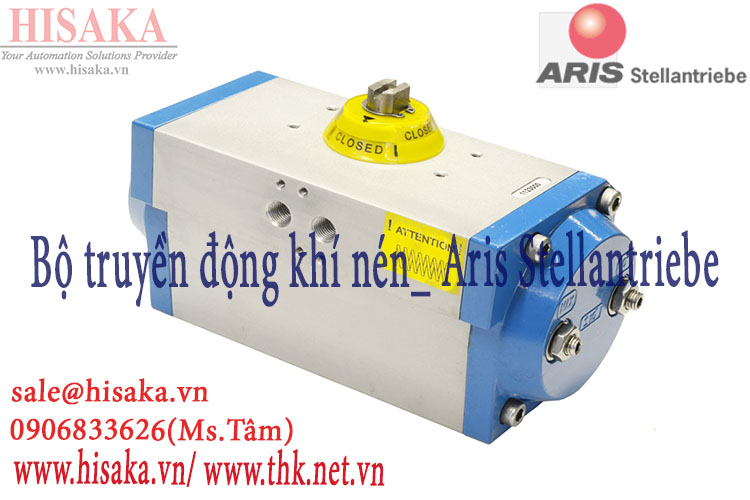

Bộ truyền động khí nén – Aris Stellantriebe
Bộ truyền động khí nén – Aris Stellantriebe (loại 15 trở lên) có tính năng dừng hành trình hai chiều cho phép điều chỉnh ± 10 ° ở cả hướng đóng và mở. Điều này đảm bảo phạm vi điều chỉnh từ 70 ° đến 110 ° của hành trình cơ cấu truyền động. Điểm dừng hành trình được thiết kế để hấp thụ mô-men xoắn danh định lớn nhất của cơ cấu chấp hành và tải tác động lớn nhất liên quan đến hành trình tốc độ khuyến nghị.
Để tăng lực cản của piston, cả hai lần dừng hành trình sẽ bắt các piston ở phần của chúng với khối lượng vật liệu lớn nhất. Điều chỉnh xoay CCW và CW được thực hiện bằng cách xoay các vít điều chỉnh dừng bên trái (MAX) và bên phải (0 °) tương ứng.
| Pinion | Thép carbon phủ niken không điện (thép không gỉ tùy chọn), chống xì |
| Người chỉ thị vị trí | Nhà ở công nghệ kỹ thuật số |
| pít tông | Anodized hoặc sơn tĩnh điện |
| Chữ viết hoa kết thúc | Sơn tĩnh điện Epoxy |
| Vòng bi | Technopolymer, diện tích tiếp xúc lớn, tuổi thọ cao. |
| Nhà ở | Vỏ nhôm ép đùn |
| Niêm phong | Phạm vi nhiệt độ từ -20 ° C đến +80 ° C (-10 ° F đến +176 ° F) với con dấu Buna-N tiêu chuẩn. Nhiệt độ cao hơn với con dấu Viton tùy chọn và các thanh dẫn hướng pít-tông công nghệ kỹ thuật và vòng bi: 120 ° C (250 ° F) liên tục và 150 ° C (300 ° F) theo chu kỳ. Nhiệt độ thấp hơn với con dấu silicone: -50 ° C (-55 ° F). |
Đặc trưng Bộ truyền động khí nén – Aris Stellantriebe
Kết nối Namur VDI / VDE 3845 và ISO 5211 trên mọi kích thước. Không cần khối đặc biệt để lắp van điện từ, công tắc hành trình hoặc bộ định vị.
Góc quay tiêu chuẩn là 90Åã. Có sẵn các góc quay hành trình bổ sung 120 °, 135 °, 150 ° và 180 °. PD / PE 15 trở lên có kích thước dừng di chuyển ± 10 ° theo cả hướng mở và đóng. Các góc khác (ví dụ: 30 °) là tùy chọn.
Ổ đĩa bánh răng cái là tiêu chuẩn với ổ đầu ra hình vuông đôi và tùy chọn với ổ đĩa kép D, ổ đĩa có chìa khóa và thiết kế để đáp ứng các yêu cầu cụ thể của bạn.
Vòng bi trục cô lập bánh răng trụ khỏi vỏ và hỗ trợ trục cho các ứng dụng chu kỳ cao.
Nhiệt độ môi trường: -20 ° C đến +80 ° C (tùy chọn -40 ° C đến +150 ° C).
Các răng của bánh răng được tham gia vào toàn bộ chiều dài và hành trình của piston.
Chiều cao bánh răng cho phép ghi đè bằng tay mà không làm ảnh hưởng đến các vị trí được chỉ định.
Bộ truyền động khí nén tác động đơn và tác động kép
Chỉ báo đóng / mở bên ngoài là chỉ báo tiêu chuẩn, có sẵn cho tất cả các vòng quay.
Piston kết hợp các miếng đệm mòn kép để tách giá đỡ khỏi thành bộ truyền động và đóng vai trò là ổ trục dẫn hướng và ổ trục mòn.
Các piston dòng PD / PE có rãnh then là hệ thống chống xì hơi.
Tất cả các thành phần bên trong và bên ngoài đều được xử lý để tăng khả năng chống ăn mòn.
Lò xo thép đặc biệt phủ Epoxy được gia tải trước.
Chốt đầu bằng thép không rỉ dài hơn để cho phép lò xo giãn ra (chỉ PE).
Áp suất khí hoạt động từ 2 đến 10 bar (40–150 PSI). Nước, nitơ và chất lỏng thủy lực tương thích cũng có thể được sử dụng để cung cấp năng lượng cho bộ truyền động.
Tất cả các chốt bên ngoài là thép không gỉ chống ăn mòn.
Tất cả các thiết bị đều được bôi trơn vĩnh viễn tại nhà máy bằng mỡ không silicon.
Tất cả các đơn vị đều được dán tem bên ngoài với một số sê-ri có thể truy nguyên lũy tiến.
100% của tất cả các thiết bị được kiểm tra rò rỉ áp suất nhà máy.
Hisaka Viet Nam Co, Ltd– Chúng tôi Bộ truyền động khi nén _ Aris Stellantriebe tại Việt Nam. Được biết đến trên thị trường về chất lượng và hiệu suất vượt trội. Chúng tôi đã nhận được nhiều đánh giá cao bởi các khách hàng có giá trị nhờ các dòng sản phẩm của chúng tôi đảm bảo chất lượng tiêu chuẩn. Các sản phẩm được kiểm tra chất lượng, được mua từ các nguồn đáng tin cậy và có nhu cầu cao. Chúng tôi cung cấp tất cả chúng trên toàn quốc với mức giá thị trường tiết kiệm nhất. Ngoài ra, chúng tôi còn cung cấp sản phẩm của các hãng THK, SBC, SKF, NTN, TBI, NSK, Hisaka, PMI, SBQ……..
